Messplatz

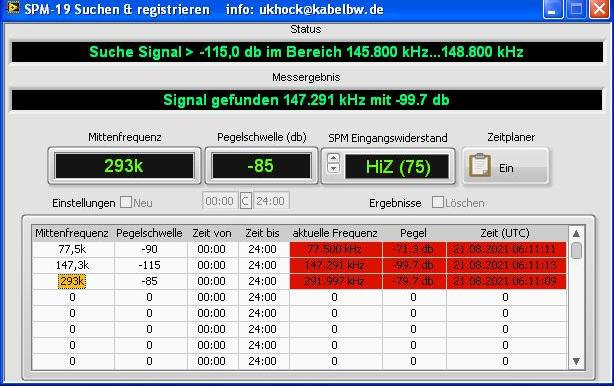

Bei dem Signal mit der Frequenz 147,3 kHz handelt es sich um einen Sender der ein FSK Signal mit der Mittenfrequenz 147,3 kHz und einem Hub von 85 Hz aussendet. 77,5 kHz ist der Zeitzeichensender DCF 77, 293 kHz die Funkbake NKR die ein mit 1020 Hz moduliertes AM Signal auf der Trägerfrequenz 293 kHz aussendet. Sind Mittenfrequenz, Pegelschwelle und die Zeit eingegeben wird das Programm mit Einschalten des Zeitplaners gestartet.

Das Programm sucht inerhalb einer Bandbreite von 3 kHz um die Mittenfrequenz nach Signalen deren Pegel größer als die Pegelschwelle sind und, falls eine Zeit spezifiziert ist, dieses Signal in das Zeitfenster fällt. Erkannte Signale werden rot markiert. Die Tabelle Einstellungen und der Eingangswiderstand kann während des laufenden Betriebs geändert werden. Zur Eingabe indie Tabelle die Maus in das gewünschte Feld positionieren und einmal links klicken. Für Frequenzeingaben können k für kHz oder M für MHz angehängt werden. Die minimale Mittenfrequenz ist 3 kHz. Der Schalter C erlaubt bei ausgeschaltetem Zeitplaner ein Rücksetzen aller Zeitfenster. Der Schalter Einstellungen neu löscht alle Einstellungen, der Schalter Ergebnisse löscht nur die erfassten Werte. Eingaben im Zeitplaner werden bei Programmende nicht gespeichert.
