Programm WG-Trigger&Track

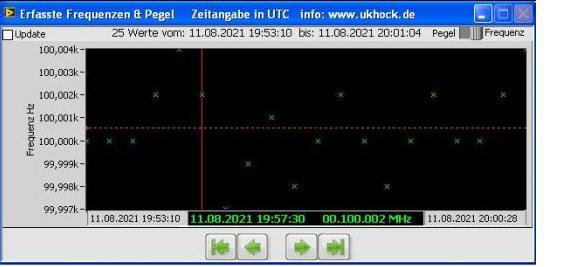

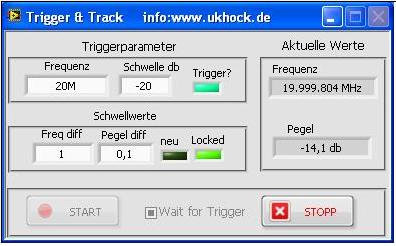

Nach Drücken von STARTwartet das Programm bis die Triggerparameter Frequenz und Schwelle db erreicht sind. Die Bedingung Frequenz ist erfüllt wenn diese im Fangbereich von ca.+- 200 Hz liegt, die Bedingung Schwelle wenn der Pegel > Schwelle db ist. Dann leuchtet die LED Trigger? grün um anzuzeigen, dass die Startbedingungen erfüllt sind. Wenn kein Trigger erkannt wird, z.B. falscher Frequenzbereich, kann das Programm durch Ausschalten von Wait for Trigger zwangsweise gestartet werden. Weicht jetzt die Frequenz um den Betrag Freq.diff oder der Pegel um den Betrag Pegel diff ab erfolgt eine Aufzeichnung der gemessenen Frequenz und des gemessenen Pegels. Die LED neu zeigt die Erfassung der Änderung an und die LED Locked leuchtet auf sobald der SPM-19 auf die neue Frequenz eingerastet ist. Dies ist aber nur möglich wenn die Frequenzänderung innerhalb des Haltebereichs der PLL (ca.+- 2 kHz) liegt. Ist dies nicht der Fall wird unter Aktuelle Werte "????" angezeigt. Es erfolgt dann auch keine Aufzeichnung, die LED Locked bleibt dunkel bis die Frequenz in den Haltebereich zurückkehrt oder STOPP gedrückt wird. Der Schalter Wait for Trigger ist nach Betätigen von START freigegeben und ist wieder gesperrt wenn Trigger? erkannt wurde. Betätigen der STOPP Taste schliesst beide Fenster. Falls die Aufzeichnung dokumentiert werden soll vorher einen Screenshot der Grafik machen.
