Mittenfrequenz, Hub und Bandbreite bestimmen den Frequenzbereich, Messbereich den
Pegelbereich der Darstellung auf dem Sichtgerät SG-4. Der SPM-19 ist auf den 80 db Be-
reich voreingestellt. Mit einer Messbereichseingabe von -40db ist die untere Grenze mit -120 db
festgelegt. Solange weder SG Hold noch Track aktiv sind zeichnet das SG-4, falls betriebs-
bereit, das Signal auf. Frequenzänderungen bewirken eine horizontale, Pegelabweichungen eine
vertikale Änderung. Die Bandbreite schaltet interne Filter im SPM-19. Den Hub kann man prin-
zipiell frei wählen abhängig davon was man betrachten will. Der SPM-19 verfügt über einen
Mitlaufsender dessen Signal auf der Rückseite an Bu47 mit einem Pegel von -19db an 75 Ohm
als Generator an Stelle des PS-19 verwendet werden kann. Für von 75 Ohm abweichende
wellenwiderstandsrichtige Messungen sind dann entsprechende Anpassglieder einzufügen, das gilt
natürlich auch für den 75 Ohm koaxialen Signaleingang des SPM-19.

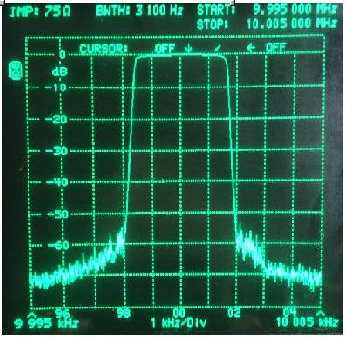

Das Bild rechts zeigt die gute Übereinstimmung des 3,1 kHz Filters mit
den im Handbuch gemachten Angaben.

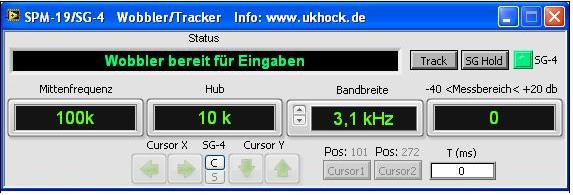

Wird SG Hold aktiviert wird die Aufzeichnung ange-
halten und Cursor X und Cursor Y freigegeben.
Track und die Eingabefekler sind deaktiviert. Für
Zeitmessungen können mit Cursor1 und Cursor2
nacheinander Positionen auf dem SG-4 Bildschirm mar-
kiert werden deren zeitliche Differenz im Feld T (ms)
angezeigt wird. Der Schalter S erlaubt schnelle oder
langsame Corsorbewegung, der Schalter C löscht die
Cursor.
